Applicable standards:

  • DESIGN AND MANUFACTURE :DIN 3352
  • INSPECTION AND TEST:ISO5208、EN 12266
  • FLANGED ENDS DIMENSIONS:EN 1092-1、DIN2544 PN25、DIN2545 PN40、DIN2546 PN64
  • BUTT-WELDED ENDS DIMESNION:EN12627
  • FACE TO FACE AND END TO END:DIN 3202、EN558-1、ISO5752
  • PRESSURE-TEMPERATURE RATINGS:DIN 2401


DIN F4 Rising stem cast stem gate valve

DIN Cast Steel Gate Valve

PN10

DN 40 50 65 80 100 125 150 200 250 300 350 400
L 140 150 170 180 190 200 210 230 250 270 290 310
D 150 165 185 200 220 250 285 340 395 445 505 565
D1 110 125 145 160 180 210 240 295 350 400 460 515
D2 88 102 122 138 158 188 212 268 320 370 430 482

PN16

DN 40 50 65 80 100 125 150 200 250 300 350 400
L 140 150 170 180 190 200 210 230 250 270 290 310
D 150 165 185 200 220 250 285 340 405 460 520 580
D1 110 125 145 160 180 210 240 295 355 410 470 525
D2 88 102 122 138 158 188 212 268 320 378 438 490

DIN F4 Non-Rising stem cast stem gate valve

DIN F4 Non-Rising stem cast stem gate valve

PN10

DN 40 50 65 80 100 125 150 200 250 300 350 400
L 140 150 170 180 190 200 210 230 250 270 290 310
D 150 165 185 200 220 250 285 340 395 445 505 565
D1 110 125 145 160 180 210 240 295 350 400 460 515
D2 88 102 122 138 158 188 212 268 320 370 430 482

PN16

DN 40 50 65 80 100 125 150 200 250 300 350 400
L 140 150 170 180 190 200 210 230 250 270 290 310
D 150 165 185 200 220 250 285 340 405 460 520 580
D1 110 125 145 160 180 210 240 295 355 410 470 525
D2 88 102 122 138 158 188 212 268 320 378 438 490

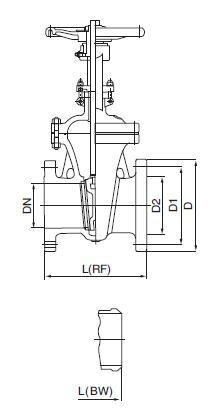

DIN F5 Rising stem cast stem gate valve

DIN F5 Rising stem cast stem gate valve

PN16

DN 40 50 65 80 100 125 150 200 250 300 350 400 500 600 700 800
L/RF/BW 240 250 270 280 300 325 350 400 450 500 550 600 700 800 900 1000
240 250 270 280 300 325 350 400 450 500 550 600 700 800 900 1000
D 150 165 185 200 220 250 285 340 405 460 520 580 715 840 910 1025
D1 110 125 145 160 180 210 240 295 355 410 470 525 650 770 840 950
D2 88 102 122 138 158 188 212 268 320 378 378 490 610 725 795 900

PN25

DN 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L/RF/BW 240 250 270 280 300 325 350 400 450 500 550 600 700 800
240 250 270 280 300 325 350 400 450 500 550 600 700 800
D 150 165 185 200 235 270 300 360 425 485 555 620 730 845
D1 110 125 145 160 190 220 250 310 370 430 490 550 660 770
D2 88 102 122 138 162 188 218 278 335 395 450 505 615 720

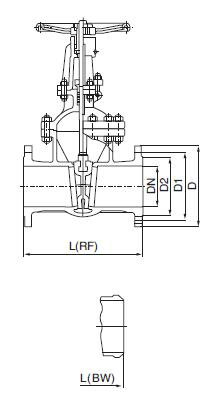

DIN F7 Rising stem cast stem gate valve

DIN F7 Rising stem cast stem gate valve

PN40

DN 40 50 65 80 100 125 150 200 250 300 350 400 500
L/RF 240 250 290 310 350 400 450 550 650 750 850 950 1150
BW 240 250 290 310 350 400 450 550 650 750 850 950 1150
D 150 165 185 200 235 270 300 375 450 515 580 660 750
D1 110 125 145 160 190 220 250 320 385 450 510 585 670
D2 88 102 122 138 162 188 218 285 345 410 465 535 615

PN64

DN 40 50 65 80 100 125 150 200 250 300 350 400 500
L/RF 240 250 290 310 350 400 450 550 650 750 850 950 1150
BW 240 250 290 310 350 400 450 550 650 750 850 950 1150
D 170 180 205 215 250 295 345 415 470 530 600 670 800
D1 125 135 160 170 200 240 280 345 400 460 525 585 705
D2 88 102 122 138 162 188 218 285 345 410 465 535 615


DIN F5/F15 Non- Rising stem cast stem gate valve

DIN F5F15 Non- Rising stem cast stem gate valve

PN25

DN 40 50 65 80 100 125 150 200 250 300 350 400 500
L/RF 240 250 270 280 300 325 350 400 450 500 550 600 700
BW 240 250 270 280 330 360 390 460 530 630 690 750 880
D 150 165 185 200 235 270 300 360 425 485 555 620 730
D1 110 125 145 160 190 220 250 310 370 430 490 550 660
D2 88 102 122 138 162 188 218 278 335 395 450 505 615

PN40

DN 40 50 65 80 100 125 150 200 250 300 350 400 500
L/RF 240 250 270 280 330 360 390 460 530 630 690 750 880
BW 240 250 270 280 330 360 390 460 530 630 690 750 880
D 150 165 185 200 235 270 300 375 450 515 580 660 755
D1 110 125 145 160 190 220 250 320 385 450 510 585 670
D2 88 102 122 138 162 188 218 285 345 410 465 535 615
