Applicable standards:

  • STEEL GATE VALVES API 600/API6D
  • STEEL GATE VALVES ISO 10434/ISO 14313
  • STEEL VALVES,ASME B16.34
  • FACE TO FACE ,ASME B16.10
  • END FLANGES ,ASME B16.5
  • BUTTWELDING ENDS,ASME B16.25
  • INSPECTION AND TEST API 598/API 6D

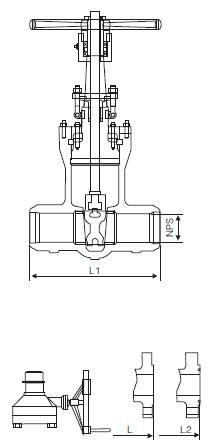

Pressure Seal Gate Valve

CL900

NPS 2 21/2 3 4 6 8 10 12 14 16
L(RF) 368 419 381 457 610 737 838 965 1029 1130
L1(BW) 216 254 305 356 508 660 787 914 991 1092
L2(RTJ) 371 422 384 460 613 740 841 968 1038 1140

CL1500

NPS 2 21/2 3 4 6 8 10 12 14 16
L(RF) 368 419 470 546 705 832 991 1130 1257 1384
L1(BW) 216 254 305 406 559 711 864 991 1067 1194
L2(RTJ) 371 422 473 549 711 841 1000 1146 1276 1407

CL2500

NPS 2 21/2 3 4 6 8 10 12
L(RF) 451 508 578 673 914 1022 1270 1422
L1(BW) 279 330 368 457 610 762 914 1041
L2(RTJ) 454 514 584 683 927 1038 1292 1445
