Applicable standards:

  • STEEL BALL VALVES API 608/API 6D
  • STEEL BALL VALVES ISO 14313
  • FIRE SAFE,API 607
  • ANTI STATICS,API 608
  • STEEL VALVES,ASME B16.34
  • FACE TO FACE ASME B16.10
  • END FLANGES,ASME B16.5
  • BUTTWELDING ENDS ASME B16.25
  • INSPECTION AND TEST, API 598/ API 6D

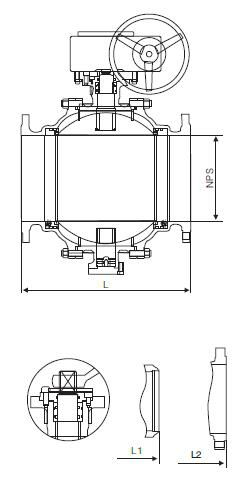

Trunnion Ball Valves

CL150

NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36
L(RF) 178 190 203 229 394 457 533 610 686 762 864 914 1067 1143 1245 1295 1372 1524
L1(BW) 216 241 283 305 457 521 559 635 762 838 914 991 1143 1245 1346 1397 1524 1727

CL300

NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32
L(RF) 216 241 283 305 403 502 568 648 762 838 914 991 1143 1245 1346 1397 1524
L1(BW) 216 241 283 305 403 521 559 635 762 838 914 991 1143 1245 1346 1397 1524

CL600

NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28
L/L1(RF/BW) 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 1448 1549
L2(RTJ) 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 1461 1562

CL900

NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L/L1(RF/BW) 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
L2(RTJ) 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568

CL1500

NPS 2 21/2 3 4 6 8 10 12 14 16
L/L1(RF/BW) 368 419 470 546 705 832 991 1130 1257 1384
L2(RTJ) 371 422 473 549 711 841 1000 1146 1276 1407
